Promix (PM 25)

Tämä sivu sisältää Promix-aiheisia paperilappuja, jotka kirjoitan tekstiksi alapuolelle, ja skannaan kiinnostavat osuudet kuvatiedostoiksi, jotka nyt löytyvät sivun lopusta. Mainitut laput ovat toimintansa lopettaneen Oy Hansafluid Ab:n käsialaa. Hansafluid toimi Helsingistä käsin aikana, jolloin oli vielä lankapuhelimia ja fax-laitteita, ja kilpailevasta tuotteesta Oumanista oli mahdollisesti julkaistu vain varsin alkeellinen versio.

Promix PM 25:n ominaisuuksia: käsikäyttö päälle/pois, digitaalinen viikkokello (lisävaruste), viritysohje kannessa, asennon osoitus, kiinnityspukki, huoneyksikön liitäntä, antureiden liitäntä, pumppuyksikön liitäntä, käyttöjännitteen 15V DC liitäntä, moottorin pistoke, lattialämmityksen pistoke, merkkilamput, säätökäyrän valinta, säätökäyrän suuntaissiirto, säätökäyrän valintataulukko, kellon pistoke, sovitusholkki/lukitusruuvi.

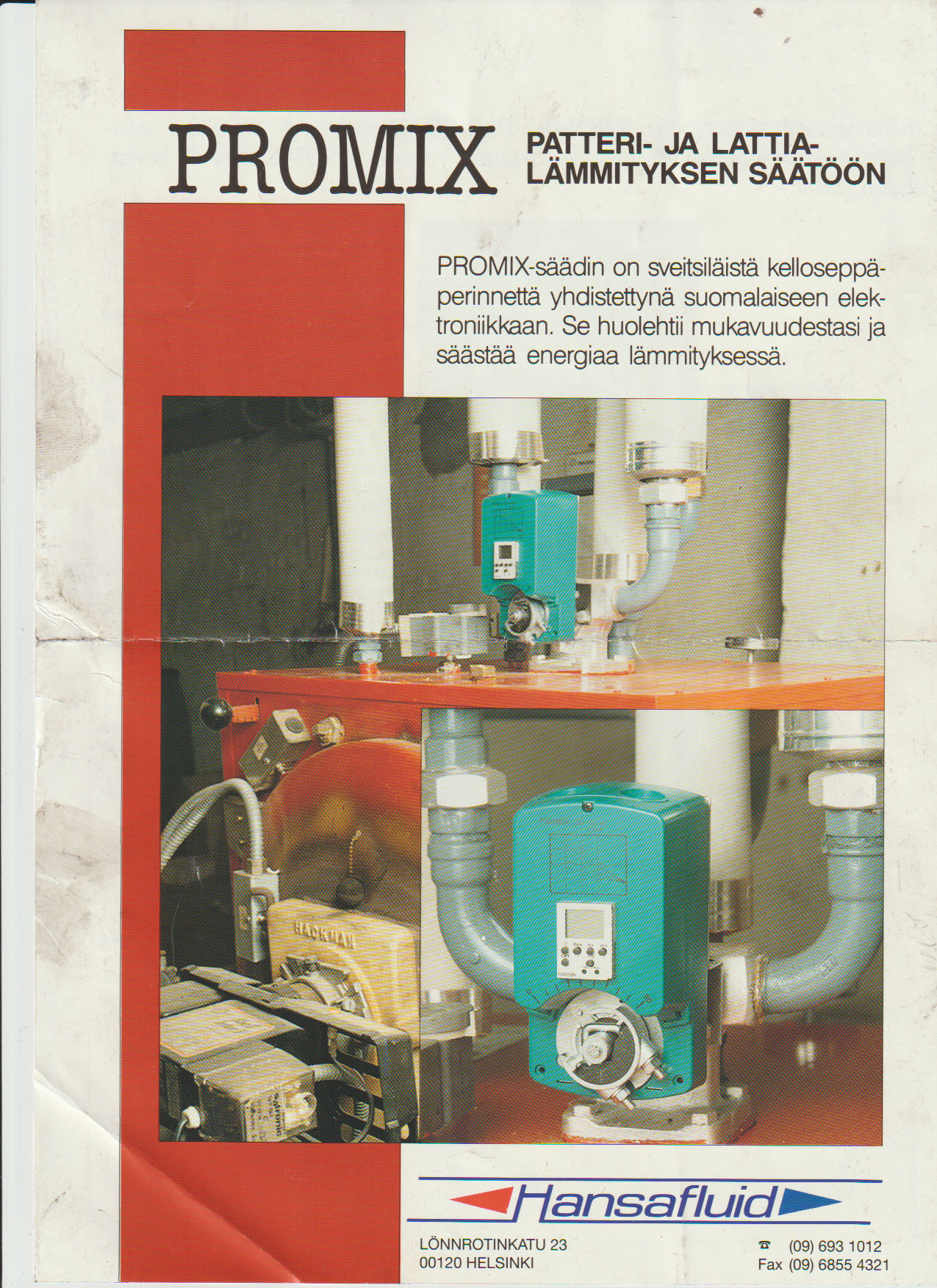

Patteri- ja lattialämmityksen säätöön

PROMIX-säädin on sveitsiläistä kelloseppäperinnettä yhdistettynä suomalaiseen elektroniikkaan. Se huolehtii mukavuudestasi ja säästää energiaa lämmityksessä.

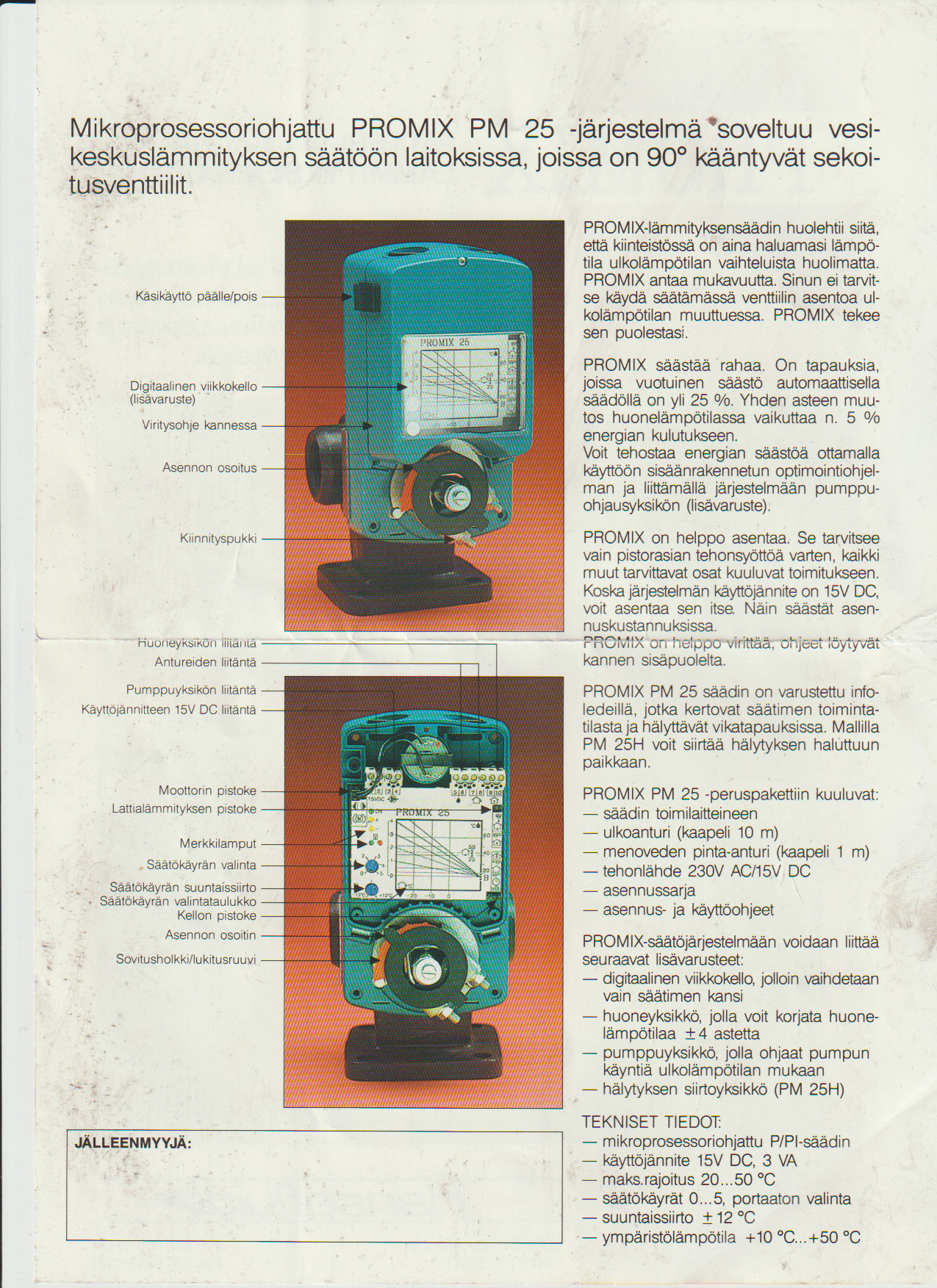

Mikroprosessoriohjattu PROMIX PM 25 -järjestelmä soveltuu vesikeskuslämmityksen säätöön laitoksissa, joissa on 90° kääntyvät sekoitusventtiilit.

PROMIX-lämmityksensäädin huolehtii siitä, että kiinteistössä on aina haluamasi lämpötila ulkolämpötilan vaihteluista huolimatta. PROMIX antaa mukavuutta. Sinun ei tarvitse käydä säätämässä venttiilin asentoa ulkolämpötilan muuttuessa. PROMIX tekee sen puolestasi.

PROMIX säästää rahaa. On tapauksia, joissa vuotuinen säästö automaattisella säädöllä on yli 25 %. Yhden asteen muutos huonelämpötilassa vaikuttaa n. 5 % energian kulutukseen.

Voit tehostaa energian säästöä ottamalla käyttöön sisäänrakennetun optimointiohjelman ja liittämällä järjestelmään pumppuohjausyksikön (lisävaruste).

PROMIX on helppo asentaa. Se tarvitsee vain pistorasian tehonsyöttöä varten, kaikki muut tarvittavat osat kuuluvat toimitukseen. Koska järjestelmän käyttöjännite on 15V DC, voit asentaa sen itse. Näin säästät asennuskustannuksissa.

PROMIX on helppo virittää, ohjeet löytyvät kannen sisäpuolelta.

PROMIX PM 25 -säädin on varustettu infoledeillä, jotka kertovat säätimen toimintatilasta ja hälyttävät vikatapauksissa. Mallilla PM 25H voit siirtää hälytyksen haluttuun paikkaan.

PROMIX PM 25 -peruspakettiin kuuluvat:

• säädin toimilaitteineen
• ulkoanturi (kaapeli 10 m)
• menoveden pinta-anturi (kaapeli 1 m)
• tehonlähde 230V AC/15V DC
• asennussarja
• asennus- ja käyttöohjeet

PROMIX-säätöjärjestelmään voidaan liittää seuraavat lisävarusteet:

• digitaalinen viikkokello, jolloin vaihdetaan vain säätimen kansi
• huoneyksikkö, jolla voit korjata huonelämpötilaa ± 4 astetta
• pumppuyksikkö, jolla ohjaat pumpun käyntiä ulkolämpötilan mukaan
• hälytyksen siirtoyksikkö (PM 25H)

Tekniset tiedot

• mikroprosessoriohjattu P/PI-säädin
• käyttöjännite 15V DC, 3 VA
• maks. rajoitus 20…50°C
• säätökäyrät 0…5, portaaton valinta
• suuntaussiirto ± 12°C
• ympäristölämpötila +10°C…+50°C

Promix PM 25 -säätöjärjestelmän asennus-, kytkentä- ja käyttöohjeet

Promix PM25 on toiminnaltaan mikroprosessoriohjattu P/PI-säädin, joka sopii 3- ja 4-tiesekoitusventtiileille, joissa on 90° kääntökulma.

PM 25 -säätöjärjestelmän peruspaketti sisältää:

• Säädintoimilaiteyksikkö
• Asennustarvikkeet (akselin jatke, lukitusruuvi ja asennusteline)
• Pistokemuuntaja 230V AC/15V DC
• Menovesianturi kaapeleineen ja nippusiteineen
• Ulkoanturi kaapeleineen

Promix-säätimeen voidaan liittää seuraavat lisälaitteet (lisälaitteiden mukana yksityiskohtaiset käyttöohjeet):

• Kello, jolla voidaan pudottaa menoveden lämpötilaa esimerkikiksi yöksi tai poissaolon ajaksi.
• Huoneyksikkö, jolla voi korjata sisälämpötilaa ± 3°C.
• Pumppuautomatiikkayksikkö, joka pysäyttää pumpun kesäksi ja käynnistää uudelleen lämmityskauden alkaessa. Säädin pyöräyttää pumppua kesällä kerran vuorokaudessa, jolloin pumppu on toimintavalmis lämmityskauden alkaessa. Lisäksi sillä voi hyödyntää paremmin sisäänrakennettua energiansäästöohjelmaa. HUOM! Pumppuautomatiikkayksikön ollessa kytkettynä, optimointi pitää olla käytössä.

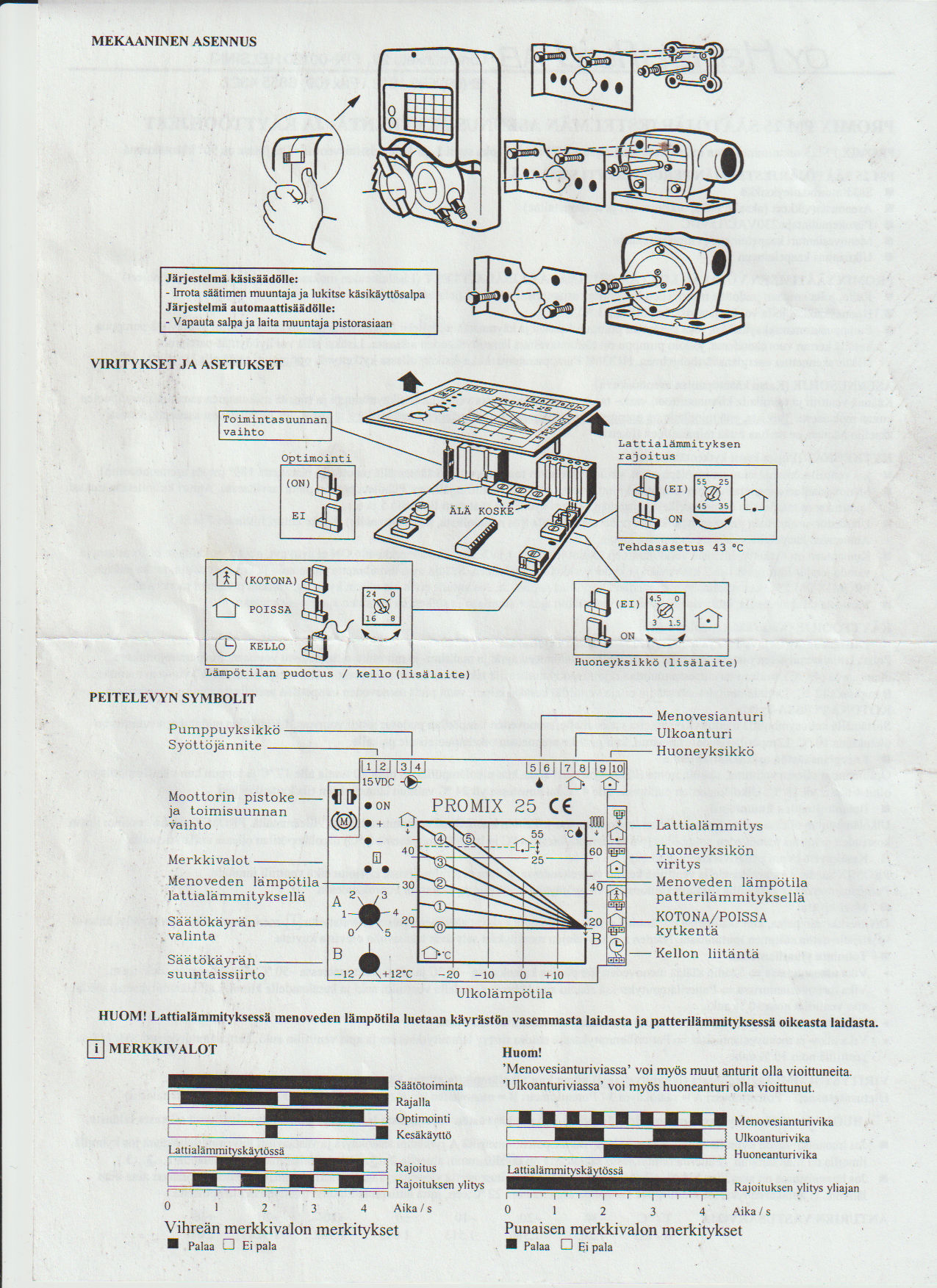

Asennusohje (katso asennuskuva):

Käännä venttiili ja toimilaite kiinniasentoon vasta- tai myötäpäivään. Poista venttiilin käsikäyttönuppi ja suorita mekaaninen asennus kuvan mukaisesti. Tarkista, että toimilaite on asennettu kohtisuoraan akseliin nähden käyttämällä sitä käsin. Jos toimilaite on asennettu vinosti akseliin nähden, se saattaa estää toimilaitteen liikettä.

Kytkennät (poista kansi kytkentää varten):

• Jos venttiilin kiinniasento on myötäpäivään, vaihda moottorin toimintasuunta kääntämällä moottorin pistoketta 180° (myös asennonosoitin).
• Menovesianturi asennetaan menovesiputken pintaan 50…100 cm venttiilin jälkeen. Puhdista putken pinta tarvittaessa. Anturi kiinnitetään tiukasti toimitukseen kuuluvalla nippusiteellä ja eristetään. Anturi kytketään säätimen liittimiin 5 ja 6.
• Ulkoanturi asennetaan varjoisaan paikkaan talon ulkoseinälle (jos mahdollista, pohjoisseinälle). Kytke anturi liittimiin 7 ja 8. Antureiden kaapeleita voidaan tarvittaessa jatkaa.
• Kun anturit on liitetty, liitetään verkkolaitteen johdot liittimiin 1 ja 2. Jos vihreä merkkivalo ON ei syttynyt, poista verkkolaite pistorasiasta ja vaihdat johdot liittimistä 1 ja 2 keskenään ja kytke verkkolaite uudelleen. Säädin ajaa toimilaitetta ensin auki- ja kiinni-suuntiin, jonka jälkeen PROMIX PM 25 alkaa säätämään menoveden lämpötilaa sopivaksi. Jos anturit eivät ole oikein kytketty, vilkkuu punainen merkkivalo.
• Varmista tarkkailemalla, että venttiili avautuu kun säädin ajaa +-suuntaan ja sulkeutuu säätimen ajaessa −-suuntaan.

Käyttöohje (katso kuvia):

• Lattialämmityksen valinta ja menoveden lämpötilan rajoitukset: Poista lattialämmityksen pistoke (kuvassa oikealla ylhäällä), lattialämmityskäyrät ja maksimi- ja minimirajoitus astuvat voimaan. Maksimirajoituksen oletusarvoa (43°C) voidaan tarvittaessa muuttaa rajoituspotentiometrillä kuvan mukaisesti. Minirajoitusta (20°C) voidaan muuttaa B-nupista ± 12°C. Lattialämmityksessä säädin ei aja venttiiliä kesäksi kiinni, vaan pitää menoveden lämpötilan asetellussa minimilämpötilassa.
• Kotona-/Poissa-kytkin: Siirtämällä kellosymbolilla merkittyä pistoketta vasemmalle, menoveden lämpötilan pudotus astuu voimaan. Lämpötilan pudotuksen suuruus on oletuksena 10°C. Lämpötilan pudotus poistuu, kun pistoke asennetaan oikeanpuoleiselle paikalle.
• Energiansäästön optimointiohjelma: Optimoinnin ollessa valittuna, säätötoiminta (lämmityskausi) alkaa kun ulkolämpötila on ollut 20 tuntia alle 17°C ja loppuu kun ulkolämpötila on ollut 4 tuntia yli 18°C. Ulkolämpötilan pudotessa alle 4°C tai noustessa yli 24°C vaihtuu lämmityksen tila kuitenkin heti.
• Ilmankosteuden huomiointi: Ulkolämpötilan ollessa nollan tienoilla ilman kosteus on suuri. Tällöin huoneilmakin tuntuu todellista viileämmältä. PROMIX-säädin huomioi ilman kosteuden ja nostaa lämpötilaa (patterilämmityksessä 4°C ja lattialämmityksessä 2°C) ulkolämpötilan ollessa nollan tienoilla.
• Kesäkäyttö (vain patteriverkostokäytössä): PROMIX-säädin ajaa kesäkaudella venttiiliä kerran vuorokaudessa, jolloin venttiilin tiiviste ei vioitu eikä venttiili jumiudu. Pumppuautomatiikkayksiköllä (lisälaite) automatiikka pyöräyttää myös pumppua kerran vuorokaudessa.
• Merkkivalot: ON-merkkivalo palaa, kun säätimessä on jännite. Plus- ja miinusmerkkivalot palavat säätimen ajaessa toimilaitetta. i-merkillä merkityt merkkivalot antavat käyttäjälle tietoa säätimen toiminnasta. Näiden merkkivalojen merkitykset selviävät alla olevasta kuvasta.
• Toiminta vikatilanteissa:
  • Vika ulkoanturissa → Säädin säätää menoveden lämpötilaa katkoksessa −10°C ja oikosulkutilanteessa −50°C ulkolämpötilan mukaisesti.
  • Vika menovesianturissa → Patterilämmityksessä säädin ajaa lämmityskaudella venttiilin auki ja kesäkaudella kiinni. Lattialämmityksessä säädin ajaa venttiiliä noin 10 % auki.
  • Vika huoneanturissa → Säädin ei huomioi ollenkaan huoneanturin vaikutusta.
  • Vika ulko- ja menovesianturissa → Patterilämmityksessä säädin siirtyy lämmityskauteen ja ajaa venttiilin auki. Lattialämmityksessä säädin ajaa venttiiliä noin 10 % auki.

Viritys

HUOM! Säätötoiminta (lämmityskausi) alkaa kun ulkolämpötila alittaa 18°C.

Oletusasetukset: Potentiometri A = säätökäyrä 3 / Potentiometri B = menoveden aloituspiste 20°C (A ja B portaattomasti aseteltavissa).

HUOM! Lattialämmityksessä menoveden lämpötila luetaan käyrästön vasemmasta laidasta ja patterilämmityksessä oikeasta laidasta.

• Jos huoneistossa on kylmillä ilmoilla liian kylmä, valitse potentiometrillä A jyrkempi säätökäyrä ja vastaavasti loivempi säätökäyrä jos kylmillä ilmoilla on liian lämmin. (Patterilämmityksessä säätökäyrä on tavallisimmin alueella 2…3…4 ja lattialämmityksessä alueella 1…2…3.)
• Jos huoneistossa on aina liian kylmä, siirrä potentiometrillä B aloituspistettä ylemmäs ja vastaavasti alemmas jos huoneistossa on aina liian lämmin. (Lattialämmityksessä aloituspiste kannattaa asetella noin 22°C:een, jotta lattiapinta tuntuisi miellyttävän lämpöiseltä.)

Skannatut kuvat
